WKGM40锚固钻机
分享到:
上一个
WKGM40锚固钻机
产品详情



一、钻机的用途

WKMG40型锚固钻机主要用于铁路、公路、水电站滑坡治理工程及危岩锚固工程的锚固孔、排水孔、注浆孔施工,以及爆破工程的爆破孔和隧道管棚支护孔的施工。

二、钻机的性能特点

1、本钻机结构紧凑、重量轻、可拆性好,便于搬迁定位;采用全液压控制,操作方便灵活、省时省力,可远距离操作,有效地保护操作者的安全。

2、本机采用摆线式回转马达,整机性能稳定可靠,使用寿命长。

3、本机适用范围广,钻进能力强;动力头行程长,钻进效率高。

4、动力头与导轨之间采用新型耐磨板联接,可有效降低导轨磨损,提高导轨使用寿命。

5、本机钻孔角度范围大,钻孔定位方便可靠。

6、本机可适用多种钻进工艺方法。

三、钻机的主要技术参数

1、钻孔直径:φ90~180mm

2、钻孔深度:10~60m

3、钻杆规格:φ76   φ89

4、推进器翻转角度:0-90O

5、动力头输出转速:42-50rpm

6、动力头输出最大扭矩;2400N·m

7、动力头最大行程:1800mm

8、动力头最大提升力:25kN

10、动力头最大进给力:20kN

   11、液压系统额定压力:16MPa
   12、主电机型号:Y100L-4  功率:7.5kW

   13、钻机质量:

   ①钻机总质量:1000kg

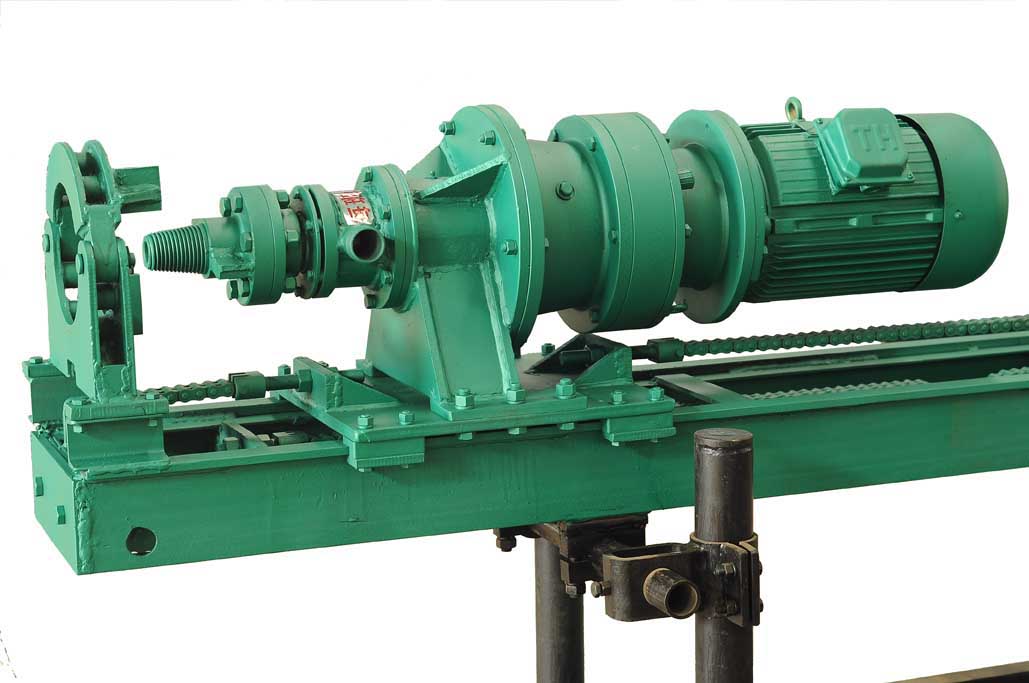

   ②主机(含动力头、导轨及底盘架):570kg

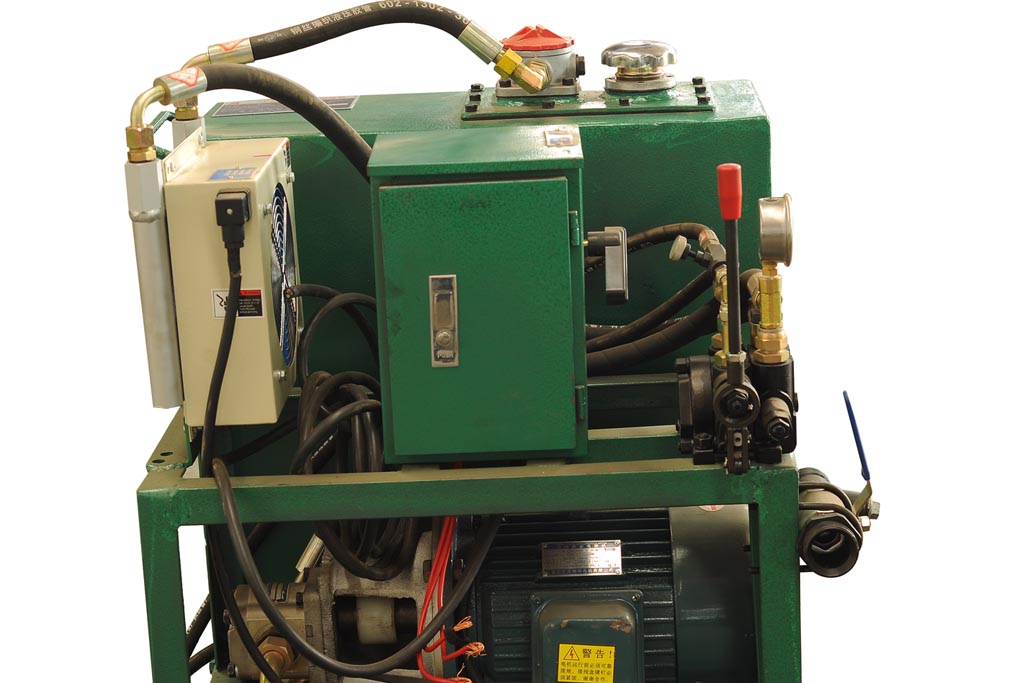

   ③液压站(含油箱、散热器、主电机及支架):355kg

   ④操纵台(含操纵台架、多路换向阀及液压胶管):145kg

   ⑤最大部件(动力头)质量:235kg

14、钻机外形尺寸

   ①主机外形尺寸(长×宽×高):2800×800×1400mm

   ②液压站外形尺寸(长×宽×高):640×600×580mm
